Види антен у GPS-модулях та їх особливості

Надійність сучасного безпілотника значною мірою базується на його здатності точно орієнтуватися у просторі. Для того, щоб апарат міг ефективно утримувати позицію або автономно повертатися на точку старту, необхідно використовувати навігаційне обладнання, зокрема GPS-модуль для FVP https://drono.store/56-gps-moduli. Ключовим елементом, що забезпечує стабільний прийом слабких радіосигналів від супутників, є антена. Вибір її типу безпосередньо впливає на точність телеметрії, швидкість холодного старту та стійкість системи до зовнішніх перешкод під час виконання польотних завдань.

Керамічні патч-антени: перевірений часом золотий стандарт

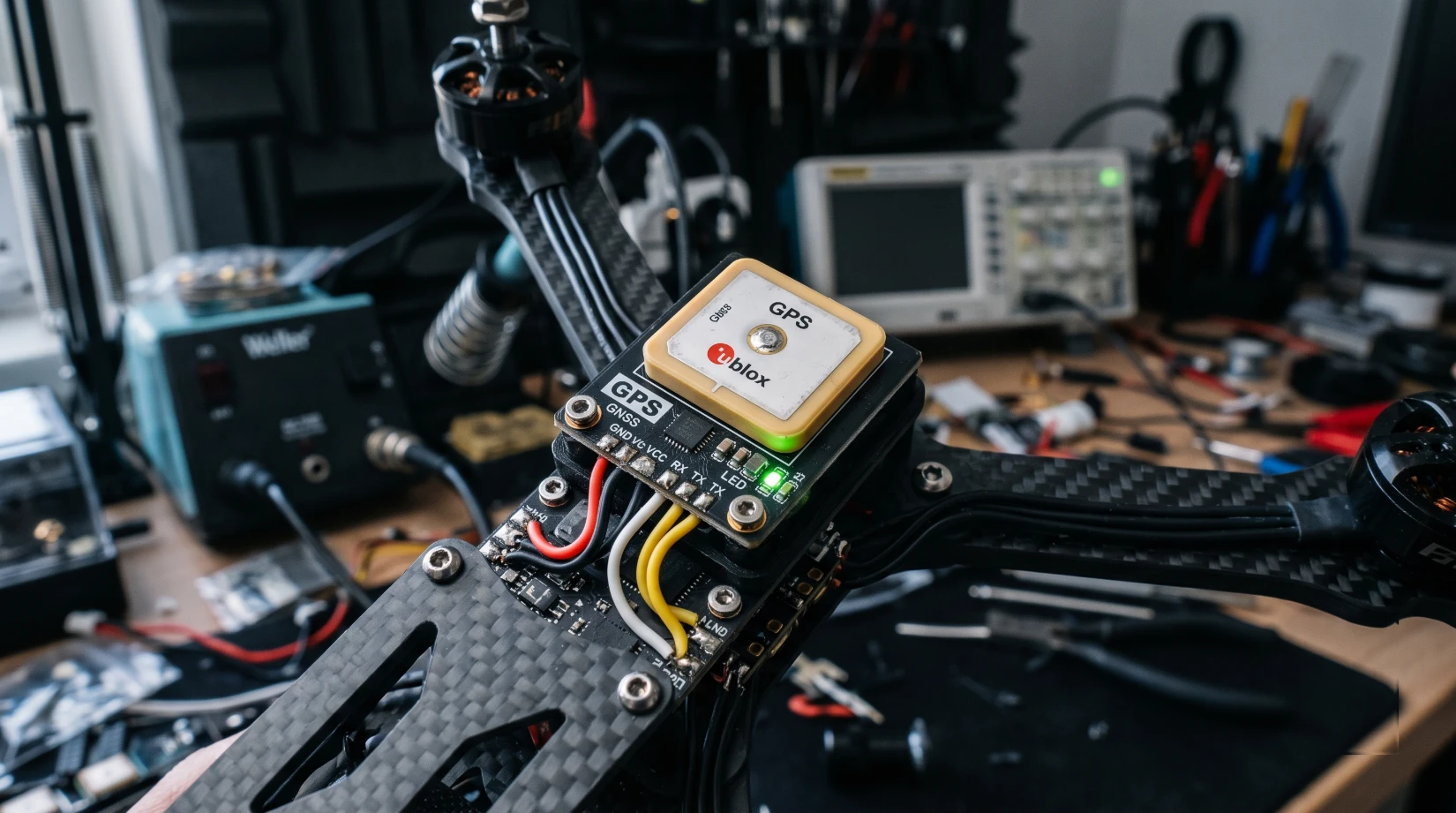

Коли мова заходить про класичне конструювання мультироторних систем, абсолютна більшість пілотів та інженерів обирають саме керамічні патчі. Якщо уважно подивитися на плату навігації, ви одразу помітите цей елемент – це такий собі квадратний або дещо прямокутний «бутерброд», розташований на самому верху. Його принцип дії досить цікавий: спеціально підібрана кераміка працює як високочастотний резонатор, що збирає та фокусує електромагнітні хвилі.

Головна вимога до такої антени – вона має дивитися рівно в небо, не перекриваючись іншими деталями. Чим більший фізичний розмір цього керамічного квадрата, тим краще він «чує» супутники. Наприклад, масивні модулі розміром 25х25 міліметрів здатні ловити сигнал напрочуд ефективно, навіть якщо небо затягнуте важкими дощовими хмарами. Вони легко знаходять два десятки космічних апаратів за лічені хвилини під час так званого «холодного старту». А от якщо виробники заради економії місця ставлять крихітний патч, то для нормального запуску вам доведеться шукати ідеально чисте поле без жодного дерева та висоток навколо. Зменшення площі прямо пропорційно впливає на чутливість, тому дрібним антенам потрібно набагато більше часу, щоб просто зрозуміти, де саме вони знаходяться.

Мініатюрні чіп-антени: коли кожен грам ваги на рахунку

Але що робити, якщо ви збираєте спритний мікро-коптер розміром з долоню? У таких малюків кожен зайвий грам маси перетворюється на справжню катастрофу для моторів, суттєво скорочуючи час польоту. Тут на допомогу приходять чіп-антени. Це крихітні деталі поверхневого монтажу, які просто припаюються безпосередньо на плату. Жодних масивних керамічних блоків – лише мікроскопічний компонент, завдяки якому вся система може важити трохи більше одного грама.

Проте технічних див не буває, і за таку екстремальну компактність доводиться розплачуватися якістю зв'язку. Через мізерну площу прийому чіп-антени досить «глухі». Вони миттєво страждають від будь-яких електромагнітних перешкод, погано працюють у щільній міській забудові та можуть взагалі втратити координати, якщо ви залетите в густий ліс або глибокий яр. Їхня стихія – це виключно надлегкі дрони, де встановлення повноцінного керамічного модуля технічно неможливе.

Спіральні антени: інженерне рішення для динамічних маневрів

Для пілотів, які обожнюють агресивний стиль польоту, швидкісні прольоти, постійні перевороти та різкі піке, класичні плоскі антени можуть стати проблемою. Адже під час сильного нахилу коптера патч-антена дивиться вже не в космос, а кудись убік або взагалі в землю. У таких динамічних сценаріях на сцену виходять спіральні антени, які часто називають «Helical».

Зовні вони нагадують невелику циліндричну котушку з намотаним дротом, яка розміщується над спеціальним екраном-відбивачем. Їхня справжня суперсила полягає в тому, що вони можуть приймати супутниковий сигнал із круговою поляризацією практично під будь-яким, навіть найбільш екстремальним кутом. Навіть коли ваш літальний апарат мчить боком або виконує складну фігуру вищого пілотажу, спіральна антена продовжує впевнено тримати телеметрію. Чому ж їх не ставлять на абсолютно всі дрони? Усе впирається в аеродинаміку та габарити. Цей циліндрик досить об'ємний, і його вкрай складно красиво, а головне – безпечно, розмістити на пласкій карбоновій рамі так, щоб не знести під час першого ж жорсткого приземлення.

Як сусідня бортова електроніка непомітно вбиває навігацію

Варто пам'ятати, що навіть найдорожча і найбільша антена стане абсолютно безпорадною, якщо її неправильно встановити на борту. Річ у тім, що навігаційний приймач – це надзвичайно ніжний пристрій. А поруч із ним на рамі працюють справжні електронні «крикуни»: надпотужний відеопередавач, приймач управління, контролери швидкості та товсті силові проводи, по яких біжать величезні струми від батареї.

Увесь цей електромагнітний хаос створює настільки сильний фоновий шум, що дрон просто сліпне. Крім того, не варто забувати про сам матеріал рами. Карбон, з якого роблять більшість сучасних коптерів, чудово проводить струм і здатен екранувати радіохвилі. Якщо сховати навігацію глибоко всередину, вона не побачить неба. Тому, золоте правило будь-якого відповідального збирача – виносити приймач якомога далі від дротів та інших випромінювачів. Дуже часто для цього використовують спеціальні високі пластикові стійки, а самі кабелі обмотують мідною екрануючою фольгою.

Підсумкові рекомендації щодо вибору навігаційного обладнання

Підсумовуючи, можна з упевненістю сказати, що вибір антени – це завжди інженерний компроміс і пошук балансу між вагою, розміром та бажаною якістю прийому. Якщо ви будуєте класичний повнорозмірний квадрокоптер для далеких спокійних польотів або кінематографічних зйомок, не варто ускладнювати – беріть модуль із найбільшою керамічною патч-антеною, яка тільки може гармонійно поміститися на вашу раму. Це перевірений роками, найнадійніший варіант, який забезпечить вам спокій і стовідсоткову впевненість у тому, що техніка зможе самостійно повернутися на точку старту.

Для фанатів мікро-класу єдиним раціональним виходом залишаються мініатюрні чіп-антени, проте з ними завжди варто бути максимально обережними у виборі локацій, уникаючи зон із поганою видимістю неба. А якщо ви створюєте специфічний апарат для складної акробатики на відкритому просторі і маєте технічну можливість захистити об'ємну деталь, спіральна антена приємно здивує вас стабільністю утримання координат у будь-якому положенні. Головне – чітко розуміти сильні та слабкі сторони кожної з описаних технологій https://drono.store/56-gps-moduli, і тоді ваші польоти будуть не лише захопливими, а й максимально безпечними.
