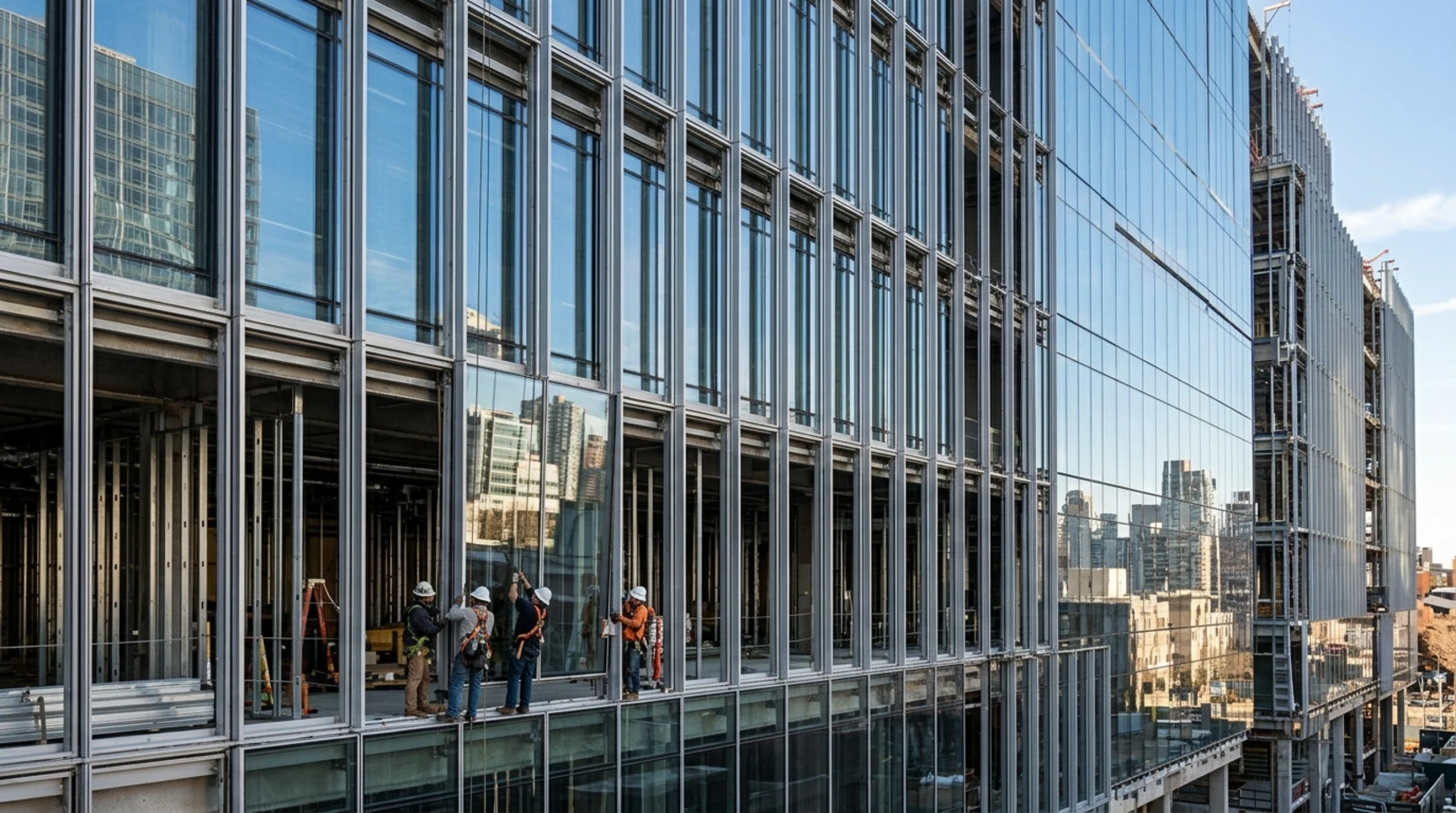

Стійко-ригельна система фасаду: особливості конструкції та переваги для масштабних об'єктів

Суцільне фасадне скління створює легкий образ будівлі, хоча за прозорою площиною працює розрахований несучий каркас. Стійко-ригельна система формується з вертикальних стійок і горизонтальних ригелів, які сприймають вагу заповнення та вітрові впливи, передаючи їх на основні конструкції споруди.

Каркас за зовнішньою площиною скла

Стійки зазвичай задають вертикальний ритм і спираються або кріпляться до міжповерхових перекриттів. Ригелі з'єднують їх між собою та утримують склопакети чи непрозорі вставки. Притискні елементи, ущільнювачі й декоративні кришки фіксують заповнення та формують зовнішній вигляд.

Сайт EVB описує варіант із видимими зовнішніми планками та структурне скління з вузьким видимим швом. Вибір впливає на архітектуру, технологію герметизації і порядок заміни заповнення. До каркаса можна інтегрувати віконні стулки, двері, розсувні блоки або сонцезахисні елементи, якщо це допускає проєкт.

Розрахункові дані для великої площини

Фасад не проєктують за одним типовим вузлом. Інженерові потрібні координати опор, геометрія будівлі та кліматичні впливи:

• вітровий тиск і розрідження на різних висотних зонах;

• власна вага склопакетів і непрозорих панелей;

• прогини стійок, ригелів та кромок заповнення;

• температурні переміщення профілів і деформації перекриттів;

• допустимі навантаження на анкери та закладні деталі.

Чому система підходить масштабним об'єктам

Модульна сітка дає змогу повторювати перевірені вузли на великій площі й водночас змінювати крок відповідно до архітектури. Профілі можуть проходити обробку на заводі, а основне складання відбувається на фасаді. Такий підхід зручний для складних контурів, атріумів і багатоповерхових світлопрозорих оболонок.

Енергоефективність визначають термовставки, склопакети, внутрішні зони утеплення та примикання до перекриттів. Окремо проєктують відведення води з дренажних порожнин. Якщо перекрити ці канали герметиком або неправильно розмістити ущільнювач, локальна помилка може проявитися далеко від місця потрапляння вологи.

Послідовність монтажного контролю

Висотні роботи розподіляють на захватки, а результати кожного етапу фіксують до переходу вище. Контроль охоплює геометрію і приховані з'єднання:

• геодезичне винесення осей і перевірка фактичних відміток;

• монтаж опор із передбаченими зонами регулювання;

• установлення стійок та ригелів без накопичення похибки;

• розміщення опорних підкладок і безпечне фіксування скла;

• перевірка дренажу, притисків, кришок та примикань.

Архітектурна свобода має інженерні умови

Бізнес-центри, торговельні комплекси й житлові висотки використовують стояково-ригельне скління через гнучку сітку та можливість поєднувати прозорі й непрозорі зони. Однак великі прольоти, кути та нахилені площини потребують окремого розрахунку, а не масштабування стандартної деталі.

Примикання фасаду до міжповерхового перекриття одночасно вирішує декілька завдань. Тут розташовують протипожежні елементи, внутрішнє оздоблення, утеплення непрозорої зони та кріплення стійок. Деформація краю плити не повинна передаватися склопакету. Проєктувальник показує послідовність шарів у тривимірному вузлі, оскільки плоский розріз не завжди виявляє конфлікт анкера з арматурою або інженерною трасою.

Для перевірки водонепроникності особливо корисний повнорозмірний зразок характерного фрагмента. Він містить перетин профілів, скло, ущільнення і реальне примикання. Випробування допомагає побачити шлях води за заданого тиску та скоригувати складання до масового монтажу. Після зміни ключової деталі результати попереднього макета не можна автоматично переносити на нову конфігурацію, якщо змінився принцип герметизації або дренажу.

На етапі авторського нагляду варто порівнювати змонтовану сітку з фасадними осями, а не лише з краєм сусіднього профілю. Така перевірка виявляє поступове накопичення похибки до встановлення склопакетів.

Якісний результат помітний не лише за рівними лініями. Фасад має безпечно передавати навантаження, стримувати воду й повітря, компенсувати рухи будівлі та залишатися придатним до сервісу. Саме тому проєктування, геодезія, виготовлення і монтаж розглядаються як одне технічне завдання.
