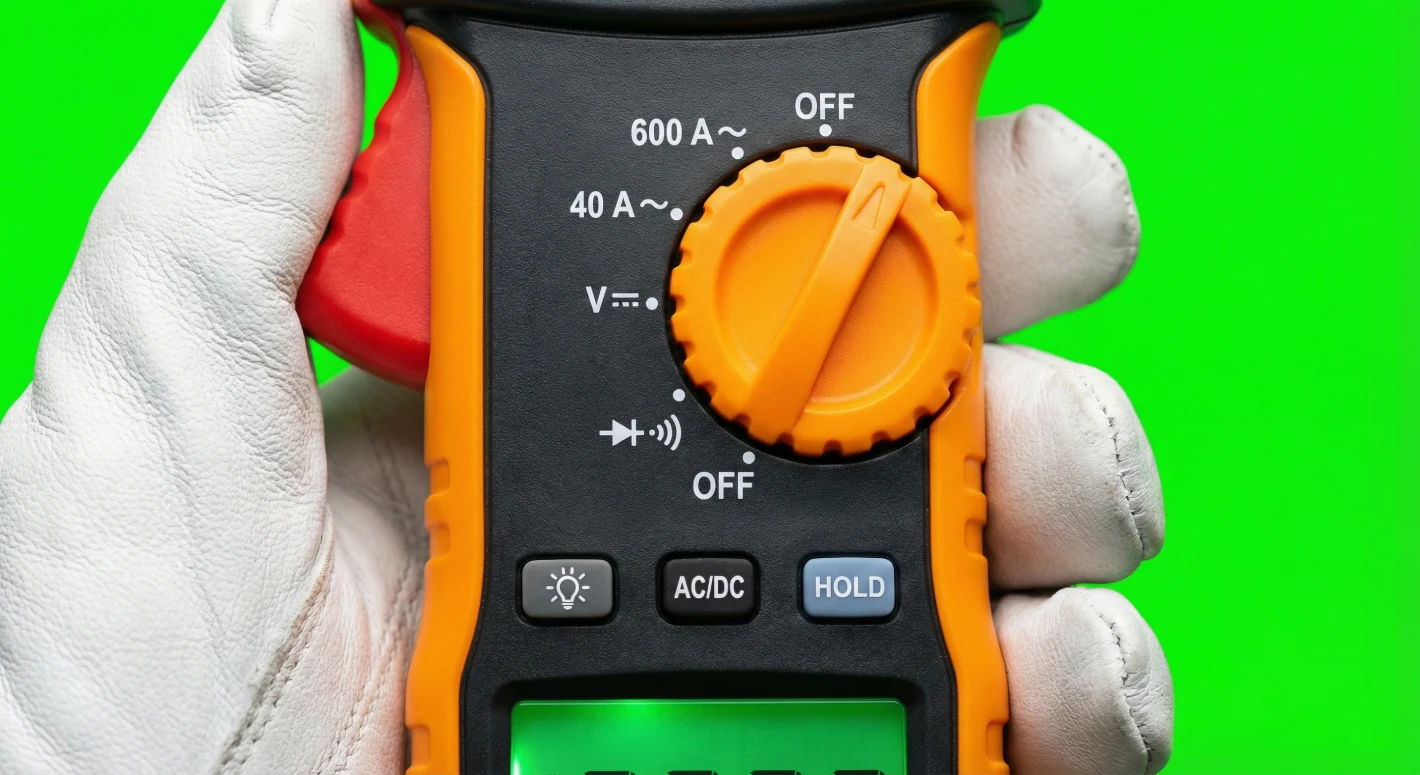

Точность и безопасность: профессиональные токоизмерительные клещи для электриков

В арсенале современного электрика и электромонтажника есть инструмент, который не только повышает эффективность работы, но и кардинально меняет сам подход к измерениям в действующих электроустановках. Речь идет о токоизмерительных клещах – профессиональном приборе, который позволяет бесконтактно измерять силу переменного, а часто и постоянного тока, без необходимости разрывать цепь и обесточивать оборудование. Это ключевое преимущество делает их незаменимыми для оперативной диагностики, поиска неисправностей и проведения плановых замеров в промышленности и энергетике, где простои критичны.

Принцип работы: от трансформатора тока до датчика Холла

Сердцем клещей для измерения переменного тока является разъемный трансформатор. Когда проводник с измеряемым током помещается в магнитопровод, вокруг него возникает переменное магнитное поле, которое наводит пропорциональное напряжение во вторичной обмотке. Это напряжение преобразуется и отображается как значение тока. Для измерения постоянного тока используется более совершенная технология – датчик Холла. Он реагирует на постоянное магнитное поле, создаваемое проводником с постоянным током. Современные профессиональные модели, такие как UNIT токовые клещи, часто являются гибридными (True RMS Clamp Meter), сочетая оба датчика для измерения переменного и постоянного тока с высокой точностью, а также обладая полным функционалом мультиметра.

Ключевые характеристики профессиональных клещей

Выбор профессионального инструмента требует внимания к деталям, которые напрямую влияют на точность и безопасность:

Диапазон измеряемых токов: От десятков ампер для бытовых задач до тысяч ампер для промышленных установок. Важно наличие нескольких поддиапазонов.
Класс точности: Для профессионального использования критичен класс не хуже 1.5-2.5%. На точность влияет правильное позиционирование проводника в центре магнитопровода.
Функция True RMS (среднеквадратичное значение): Обязательна для работы с нелинейными нагрузками (частотные приводы, ИБП, компьютеры), где ток имеет несинусоидальную форму. Приборы без True RMS покажут заниженные и неверные значения.
Разрядность дисплея и разрешение: Позволяют отслеживать малые изменения тока.
Степень защиты корпуса (IP): Для работы в сложных условиях необходима защита от пыли и влаги (IP54 и выше).

Безопасность как приоритет: конструктивные особенности

Профессиональные клещи создаются с соблюдением строгих стандартов электробезопасности (CAT III 1000V, CAT IV 600V). Это означает, что прибор и его изолированные щупы рассчитаны на работу в соответствующих категориях электроустановок без риска для пользователя. Корпус выполнен из ударопрочного, самозатухающего пластика, а измерительные губки имеют гладкие, скругленные края и часто оснащены защитными кожухами для предотвращения случайного контакта с соседними токоведущими частями. Функция "Data Hold" позволяет зафиксировать показания, чтобы не смотреть на дисплей в потенциально опасной зоне.

Функциональность за пределами измерения тока

Современные профессиональные клещи – это многофункциональные комбайны. Помимо измерения тока, они позволяют:

Измерять напряжение (переменное/постоянное).
Проверять сопротивление, целостность цепи (прозвонка) и диоды.
Измерять частоту и температуру (со внешним датчиком).
Регистрировать пиковые (Peak Hold) и пусковые (Inrush) токи электродвигателей, что критично для оценки состояния оборудования.
Синхронизироваться со смартфоном для ведения журналов и построения графиков.

Вопросы выбора: надежность и специализация

На рынке представлены модели различного уровня. Популярные Mastech токовые клещиизвестны как надежный инструмент для ежедневной работы с хорошим соотношением цены и функциональности, часто используемый в сервисе и на производстве. Для более сложных задач и высочайшей точности существуют решения от брендов вроде Fluke, Hioki или Keysight. При выборе необходимо четко определить типовые задачи: требуется ли измерение постоянного тока (например, для диагностики автомобильной электросети), важна ли функция регистрации минимальных/максимальных значений (MIN/MAX) или возможность работы с шинами данных для анализа гармоник.

Правила эксплуатации для точных и безопасных измерений

Даже лучший инструмент требует грамотного использования. Основные правила:

Всегда замыкать магнитопровод вокруг одного проводника. Обхват сразу двух проводов фазы и нуля даст нулевой результат, так как магнитные поля компенсируют друг друга.
Располагать проводник перпендикулярно плоскости клещей и по центру для минимизации погрешности.
Начинать измерения с самого большого диапазона.
При работе под напряжением использовать средства индивидуальной защиты (диэлектрические перчатки, обувь).
Регулярно проводить поверку и калибровку прибора для поддержания заявленной точности.

Профессиональные токоизмерительные клещи – это не просто измеритель. Это диагностический комплекс, который обеспечивает безопасность электрика, точность данных и скорость принятия решений. Инвестиции в качественный инструмент этого класса окупаются предотвращением аварийных ситуаций, экономией времени на поиск неисправностей и, в конечном счете, репутацией специалиста, который работает на результат с применением передовых технологий.
