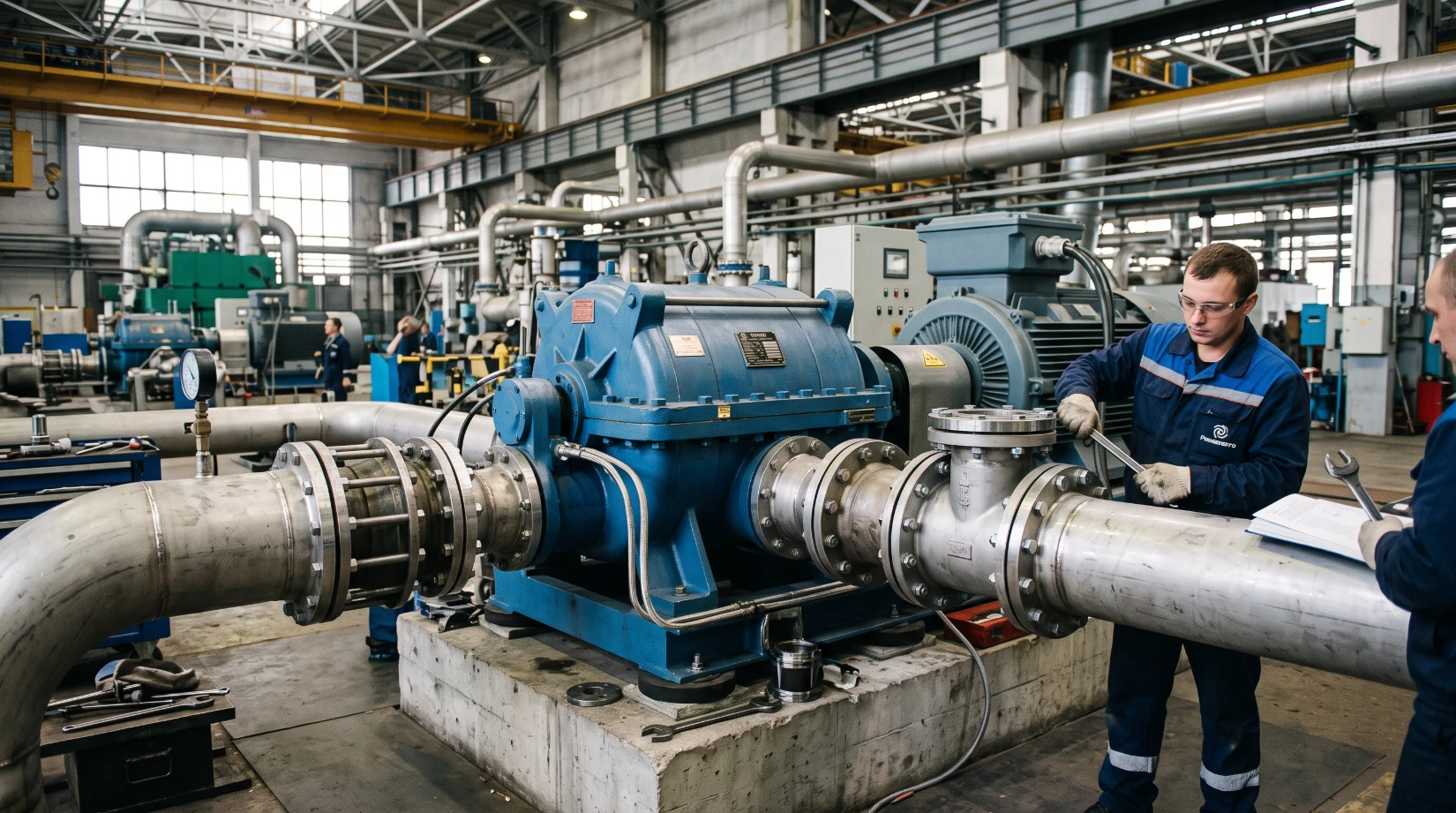

Промышленный насос пэ 500: технические характеристики, сферы применения и монтаж
Питательный электронасос такого класса – не вспомогательная помпа, а один из ключевых узлов котельного контура. Оборудование массой около 10 т перемещает горячую воду под высоким давлением. Поэтому при модернизации ТЭЦ или ГРЭС оценивают не только подачу, но и фундамент, энергоснабжение, кавитационный запас и совместимость агрегата с котлом.
В документации насос ПЭ 500 следует указывать с полным индексом: модификации отличаются напором, КПД и компоновкой. Для ПЭ 500-180-3 производитель приводит подачу 500 м³/ч, напор 1975 м, частоту вращения 3000 об/мин, кавитационный запас 15 м и массу 10 400 кг.
Расшифровка технических характеристик: мощь в цифрах
Подача 500 м³/ч означает, что через проточную часть ежечасно проходят сотни тонн нагретой воды. Такой расход поддерживает непрерывную генерацию сотен тонн пара, однако точную паропроизводительность определяют схема блока, параметры котла, отборы и потери. Напор почти 2 км водяного столба нужен, чтобы преодолеть давление в котле и сопротивление тракта.
Основные паспортные ориентиры исполнения ПЭ 500-180-3 выглядят так:
- Подача – 500 м³/ч.
- Напор – 1975 м.
- Частота вращения – 3000 об/мин.
- Номинальный КПД – 75 %.
- Мощность электродвигателя – 4000 кВт.
Привод на 4 МВт предъявляет жесткие требования к проточной части, подшипникам, уплотнениям и маслосистеме: небольшой дефект при такой нагрузке быстро вызывает опасную вибрацию или нагрев. Для линии ПЭ встречается предел температуры 165 °C, но его сверяют с паспортом модификации. Например, нормативная инструкция для ПЭ 500-180-4 указывает не более 160 °C; переносить данные одной версии на другую нельзя.
Сферы применения: от теплоэнергетики до металлургии
Основное назначение агрегата – питание водой стационарных паровых котлов ТЭС. Машина востребована и там, где предприятие располагает собственной мощной парогенерацией: на металлургических и химических комбинатах, в том числе в контурах котлов-утилизаторов. При выборе учитывают рабочую точку, температуру, качество воды, способ регулирования и резервирование.
Строгие правила монтажа и центровки
Масса насоса и динамические нагрузки требуют рассчитанного железобетонного фундамента с закладными деталями и рамами. Его размеры и армирование назначают по нагрузкам конкретной машины: универсального решения нет. До пуска проверяют геометрию установки, маслосистему и свободное вращение роторов.
Критические операции выполняют последовательно:
- Принимают фундамент, оси, отметки и анкерные крепления.
- Устанавливают рамы, насос, муфту и двигатель.
- Выполняют предварительную центровку валов.
- Подсоединяют очищенные трубопроводы без натяга фланцев.
- Повторно проверяют соосность после обвязки.
- Контролируют смазку, вибрацию и нагрев при опробовании.
Для ПЭ 500-180-4 инструкция предписывает измерять радиальные и торцевые зазоры при повороте роторов на 0, 90, 180 и 270°, а допустимое расхождение контрольных сумм ограничивает 0,02 мм. Трубопроводы должны иметь собственные опоры и компенсаторы: их вес, перекос и тепловое расширение нельзя передавать на патрубки. После присоединения обвязки центровку повторяют.
Надежность начинается до первого пуска
ПЭ 500 – стратегическое оборудование: его отказ способен ограничить нагрузку котла или остановить энергоблок. Монтаж и пусконаладку поручают профильной организации, а шеф-монтаж ведут по документации изготовителя и проекту. Лазерный центровщик обеспечивает точную установку валов, виброанализатор помогает выявить дисбаланс, расцентровку и дефекты опор. Пригодность агрегата для модернизации подтверждают только после сверки полного индекса, заводского паспорта, рабочей характеристики и расчетов всей питательной установки.
